Technik der Mühle
![](img/technik/muehle_innen_mahlgang.jpg)
Die Steprather Mühle ist eine sogenannte Turmwindmühle. Sie ist etwa 19 Meter hoch und hat eine Flügelspannweite von zirka 28 Metern.
Die Mühle arbeitet mit einer Übersetzung von 1:6, das bedeutet, dass eine Umdrehung der Flügel sechs Umdrehungen der Mühlsteine bewirkt.
Hier die technischen Daten im Einzelnen (alles Zirka-Maße):
-
Höhe der Mühle: 19 m
-
Umfang des Mühlenberges: 88 m
-
Länge der Rute (2 Flügel à zirka 14 m): 28 m
-
Flügelbespannung (4 Segel aus Segeltuch): 80 qm
-
Gewicht der drehbaren Kappe: 16 t, ruhend auf 32 Eisenrollen
Die Mühle hat 5 Stockwerke und zusätzlich eine Durchfahrt im Mühlenberg:
![](img/technik/querschnitt-2.jpg)
![](img/technik/querschnitt-1.jpg)

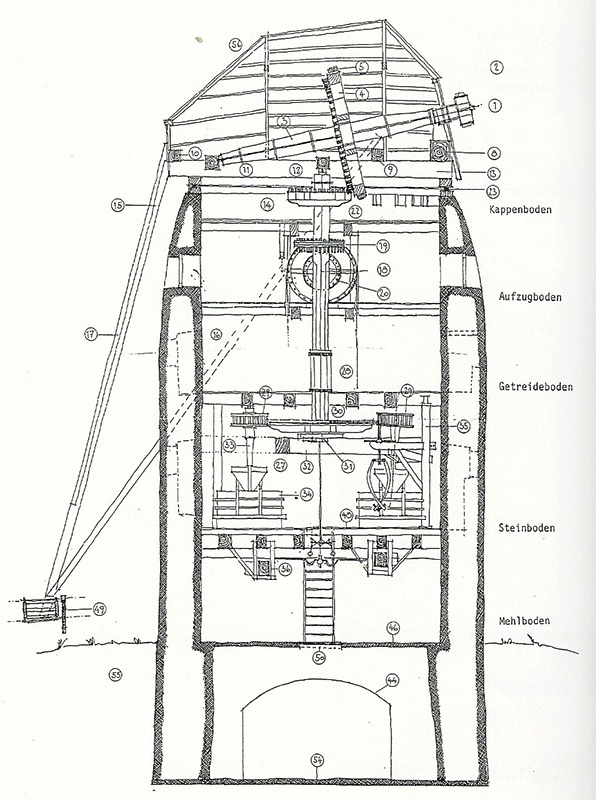

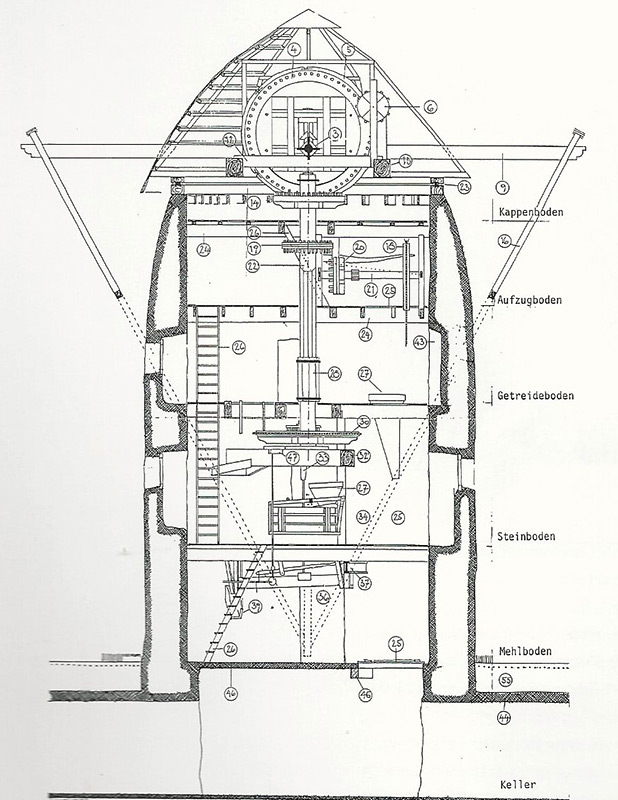

Hier sehen Sie eine Grafik mit Querschnitten durch die Mühle. Es werden die einzelnen Bauteile und die Funktionsweise erläutert.
-
1. Mehlboden – Mehlauslauf der Mahlgänge
-

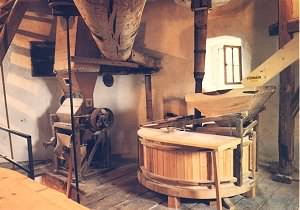

2. Steinboden – ein Mahlgang mit Mühlsteinen von 1,40 m Durchmesser (1250 bzw. 950 kg) und ein Mahlgang mit Mühlsteinen aus Mendiger Lava-Basalt von 1,50 m Durchmesser (1500 bzw. 950 kg).
-
3. Getreideboden – Getreidelager
-
4. Aufzugboden – Sackaufzug
-
5. Kappenboden – Mühlenhaube mit Kammrad (3 m Durchmesser, 65 Kämme), Bremse (0,5 t), Kronrad (1,6 m Durchmesser, 36 Kämme) und Flügelwelle
